Drviče paliet

Drevené palety po skončení životnosti predstavujú objemný materiál, ktorý je náročný na skladovanie, manipuláciu aj prepravu. Drvením paliet možno výrazne zmenšiť ich objem a zároveň pripraviť drevo na ďalšie materiálové alebo energetické využitie.

CASTULIK ponúka priemyselné drviče na drevené palety určené na spracovanie poškodených, jednorazových a vyradených paliet, drevených obalov a ďalšieho objemného dreveného odpadu. Vhodne zvolená technológia dokáže spracovať aj palety obsahujúce klince a ďalšie bežné kovové prvky, ktoré možno následne z podrveného materiálu separovať.

Konkrétne riešenie navrhujeme podľa rozmerov a typu paliet, požadovaného výkonu, spôsobu podávania a najmä podľa toho, akú výstupnú frakciu potrebujete a ako ju chcete ďalej využiť.

Vyradené a poškodené drevené palety sú typickým objemným odpadom s nízkou objemovou hmotnosťou. V pôvodnom stave zaberajú veľa priestoru, komplikujú manipuláciu a ich skladovanie či preprava sú neefektívne. Problém narastá najmä v prevádzkach, kde palety vznikajú pravidelne a vo väčšom množstve.

Riešením je drvenie paliet priamo v mieste ich vzniku. Drvič rozruší konštrukciu palety a premení ju na podstatne kompaktnejšiu, sypkú frakciu. Tým sa znižujú priestorové nároky na skladovanie, zjednodušuje vnútropodniková manipulácia a materiál možno efektívnejšie dopravovať alebo dávkovať do nadväzujúcich technológií.

Drvením sa zároveň z vyradenej palety stáva surovina pripravená na ďalšie spracovanie. Podrvené drevo možno podľa jeho kvality a požadovanej výstupnej frakcie ďalej triediť, zbaviť kovových prímesí, materiálovo zhodnotiť alebo pripraviť na energetické využitie.

Vhodná technológia drvenia sa preto neurčuje iba podľa rozmerov palety. Rozhodujúce je aj množstvo materiálu, požadovaná kapacita a predovšetkým to, čo má s podrveným drevom nasledovať.

Priemyselné drviče paliet nie sú určené iba na spracovanie jedného typu alebo rozmeru palety. Vhodne zvoleným strojom možno drviť EUR palety, jednorazové a atypické palety, poškodené alebo nekompletné palety, ako aj ďalšie drevené obaly a kusový drevený odpad.

Okrem celých paliet môže ísť napríklad o drevené debny, prepravné obaly, dosky, hranoly, laty, odrezky a zvyšky dreva z výroby. Jeden drvič tak môže v prevádzke slúžiť na spracovanie viacerých druhov objemného dreveného odpadu.

Dôležitým faktorom nie je iba druh materiálu, ale aj jeho maximálne rozmery, konštrukcia, spôsob podávania a množstvo, ktoré je potrebné spracovať za určitý čas. Iné riešenie môže byť vhodné pre niekoľko desiatok vyradených paliet týždenne a iné pre prevádzku, v ktorej vznikajú stovky paliet denne.

Pri návrhu technológie preto vychádzame z konkrétneho materiálu a podmienok zákazníka. Podľa nich možno zvoliť veľkosť násypky, spôsob podávania, výkon drviča aj požadovanú výstupnú frakciu

Jednou z najčastejších otázok pri drvení drevených paliet je, či je potrebné pred spracovaním odstrániť klince, skrutky, spony a ďalšie kovové prvky. Pri vhodne zvolenom priemyselnom drviči to spravidla nie je potrebné. Palety možno drviť aj s bežnými kovovými spojovacími prvkami, čo výrazne zjednodušuje prípravu materiálu a eliminuje pracné ručné rozoberanie paliet.

Drevo a kov sa pri drvení spracujú spoločne. Ak má byť podrvené drevo ďalej materiálovo alebo energeticky využité, kovové časti je možné následne oddeliť magnetickou separáciou. Magnetický separátor môže byť súčasťou nadväzujúcej dopravnej a separačnej technológie.

Prítomnosť kovu však treba zohľadniť už pri výbere drviča. Rozhoduje jeho konštrukcia, rezací systém, požadovaná výstupná frakcia aj množstvo kovových prímesí. Bežné klince v paletách predstavujú inú aplikáciu ako masívne oceľové prvky alebo neželezné kovy.

Pre konkrétnu prevádzku preto navrhujeme drvenie a následnú separáciu ako jeden technologický proces, ktorého výsledkom je drevená frakcia pripravená na ďalšie využitie.

Technológia spracovania paliet sa navrhuje podľa množstva a charakteru vstupného materiálu a predovšetkým podľa toho, aký výstup má drvením vzniknúť a na čo sa bude ďalej používať. Samotný drvič je preto často iba jednou časťou technologického procesu.

Palety sa do drviča môžu podávať ručne, manipulačnou technikou alebo automatizovane pomocou dopravníka. V rezacom priestore stroja dochádza k zachyteniu, rozrušeniu a postupnému zmenšovaniu materiálu. Konštrukcia drviča a rezacieho systému sa volí podľa rozmerov paliet, požadovanej kapacity, charakteru dreveného odpadu a požiadaviek na veľkosť výstupnej frakcie.

Výsledkom drvenia môže byť hrubšia frakcia vhodná na zmenšenie objemu a jednoduchšiu manipuláciu. Ak je potrebný jemnejší a rozmerovo definovaný materiál, môže nasledovať ďalší stupeň drvenia alebo mletia so sitom, ktorý určuje maximálnu veľkosť výstupnej frakcie.

Pri paletách obsahujúcich klince, skrutky alebo spony môže byť do linky zaradená magnetická separácia kovov. Jej umiestnenie závisí od konkrétnej zostavy a požadovanej čistoty výstupu.

Podrvený materiál možno následne dopravovať, skladovať, triediť alebo ďalej spracovať. Podľa kvality dreva a požadovaného výsledku môže byť pripravený na materiálové zhodnotenie, výrobu ďalších produktov alebo energetické využitie.

Technologická linka tak môže pozostávať z niekoľkých nadväzujúcich krokov:

paleta → drvenie → úprava veľkosti frakcie → separácia kovov → ďalšie využitie dreva.

Dvojrotorový drvič

Dvojrotorové drviče sú vhodné najmä na primárne drvenie drevených paliet vrátane paliet s klincami. Dva proti sebe rotujúce hriadele s ozubenými kotúčovými nástrojmi paletu zachytávajú, vťahujú a trhajú. Pri objemných paletách možno vťahovací efekt výrazne podporiť hydraulickým prítlačným mechanizmom.

Dvojrotorový drvič paliet nemá sito, preto nevytvára presne definovanú frakciu. Pri štandardných nástrojoch tvorí približne 45 % hmotnosti drvina do 50 mm, 39 % zrná 50–100 mm, 15 % zrná 100–200 mm a iba 1 % zrná nad 200 mm. Drvinu do 50 mm v celom objeme možno dosiahnuť opätovným alebo dvojstupňovým drvením.

Pri výbere drviča drevených paliet rozhodujú rozmery násypky a drviacej komory, vťahovací efekt nástrojov a dostupný krútiaci moment. Dôležitá je najmä šírka palety; jej dĺžka spravidla nie je obmedzujúca.

Jednorotorový drvič

Jednorotorové drviče sú vhodné na drvenie drevených paliet najmä vtedy, keď sa požaduje definovaná veľkosť výstupnej drviny. Materiál je hydraulickým prítlakom posúvaný k rotoru s rezacími nástrojmi. Sito v drviacej komore určuje maximálnu veľkosť zrna, pričom veľkosť otvorov možno zvoliť podľa požadovaného výsledku od 12 mm nahor.

Jednorotorový drvič paliet má oproti dvojrotorovému horšiu schopnosť zachytiť a vtiahnuť celé objemné palety. Rozmery palety sa preto musia prispôsobiť pomerom v drviacej komore. Odporúča sa palety pred jemným drvením v jednorotorovom drviči podrviť v drviči dvojrotorovom.

Výhodou je rovnomernejšia, kontrolovaná frakcia vhodná na energetické využitie, briketovanie alebo ďalšie spracovanie. Jednorotorový drvič drevených paliet môže spracovávať aj drevo s klincami.

Nožový mlyn

Nožové mlyny sú vhodné na jemné drvenie drevených paliet, keď sa požaduje menšia a definovaná výstupná frakcia. Rotorové nože materiál strihajú proti pevným nožom a sito v drviacej komore určuje maximálnu veľkosť zrna. Pri nožovom mlyne možno použiť sitá s otvormi už od 2 mm.

Nožový mlyn na palety má však nízky krútiaci moment a vysoké otáčky. Kusy dreva, ktoré spracováva by mali byť relatívne malé a materiál nesmie obsahovať kovové prímesi. Drevené palety podrvené na jednorotorových drvičoch zbavené kovových prímesí však tento mlyn dokáže zomlieť až na frakciu vhodnú na peletovanie.

Dvojrotorový drvič DX160.

Maximálna akceptovaná šírka palety: 600 mm.
Klince a vruty v drvenom materiáli: povolené.
Výstupná frakcia: hrubá drvina (0-150mm).

Vhodný aj ako 1. stupeň drvenia pred drvením v jednorotorovom drviči. Drvina vhodná pre použitie v kotli na biomasu.

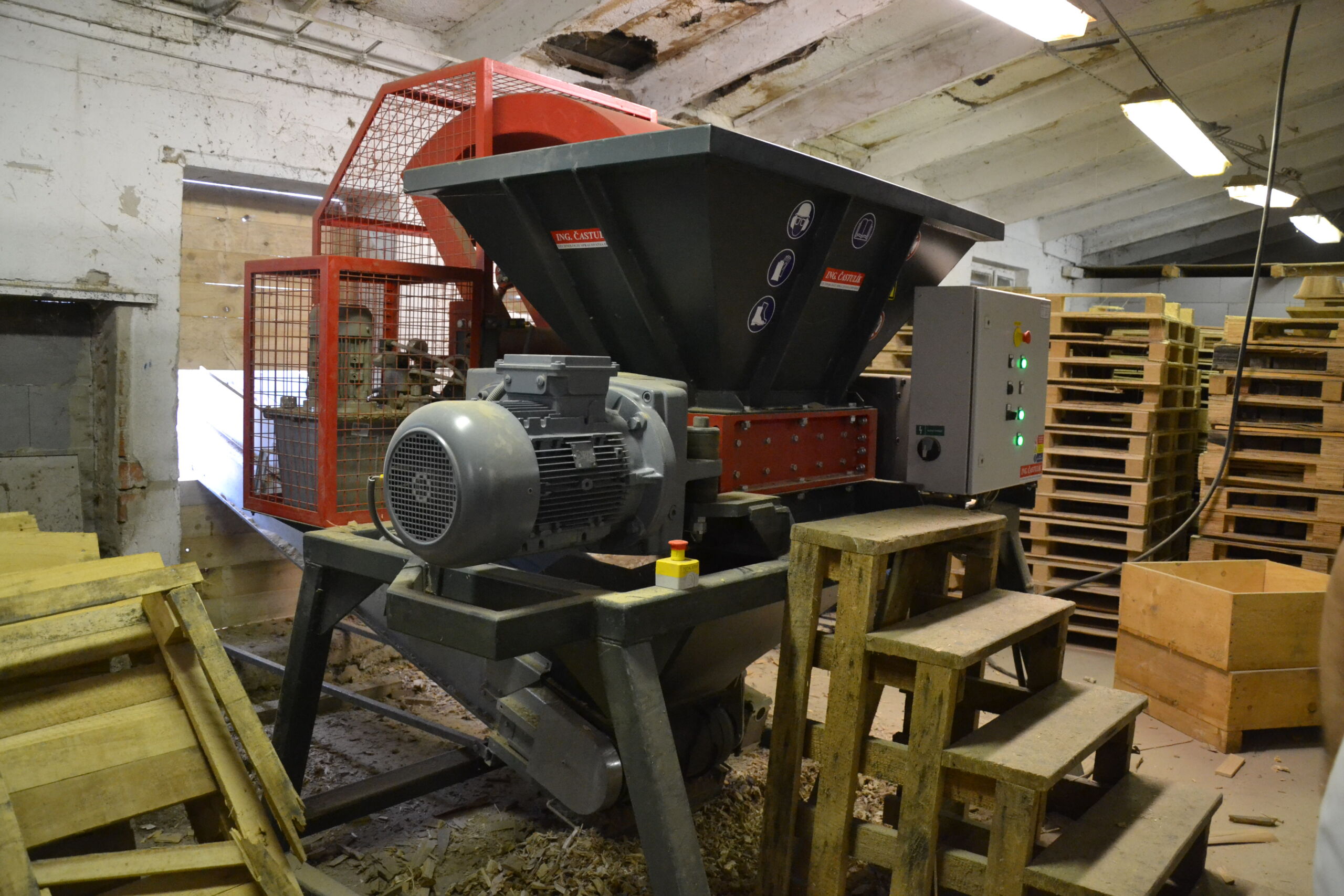

Dvojrotorový drvič DR160.

Maximálna akceptovaná šírka palety: 900 mm.
Klince a vruty v drvenom materiáli: povolené.
Výstupná frakcia: hrubá drvina (0-150mm).

Vhodný aj ako 1. stupeň drvenia pred drvením v jednorotorovom drviči. Drvina vhodná pre použitie v kotli na biomasu.

Dvojrotorový drvič DR240.

Maximálna akceptovaná šírka palety: 1300 mm.
Klince a vruty v drvenom materiáli: povolené.
Výstupná frakcia: hrubá drvina (0-150mm).

Vhodný aj ako 1. stupeň drvenia pred drvením v jednorotorovom drviči. Drvina vhodná pre použitie v kotli na biomasu.

Štvorrotorový drvič ARIES240.

Maximálna akceptovaná šírka palety: 1300 mm.
Klince a vruty v drvenom materiáli: povolené.
Výstupná frakcia: drvina 0-50mm.

Drvina spĺňa požiadavky na energetickú štiepku. Drvina vhodná pre použitie v kotli na biomasu.

Jednorotorový drvič PICUS.

Maximálna akceptovaná šírka palety: 600 mm.
Klince a vruty v drvenom materiáli: povolené.
Výstupná frakcia: sito s otvormi od 12 mm.

Vhodný aj ako 2. stupeň drvenia po hrubom drvení v dvojrotorovom drviči. Drvina vhodná pre použitie v kotli na biomasu alebo na briketovanie.

Jednorotorový drvič CASTOR.

Maximálna akceptovaná šírka palety: 1000 mm.
Klince a vruty v drvenom materiáli: povolené.
Výstupná frakcia: sito s otvormi od 12 mm.

Vhodný aj ako 2. stupeň drvenia po hrubom drvení v dvojrotorovom drviči. Drvina vhodná pre použitie v kotli na biomasu alebo na briketovanie.

Nožový mlyn MN300.

Maximálna akceptovaná šírka palety: -.
Klince a vruty v drvenom materiáli: zakázané.
Výstupná frakcia: sito s otvormi od 2 mm.

Vhodný ako 3. stupeň drvenia po drvení v jednorotorovom drviči. Drvina vhodná na briketovanie alebo peletovanie.

Nožový mlyn SG400.

Maximálna akceptovaná šírka palety: -.
Klince a vruty v drvenom materiáli: zakázané.
Výstupná frakcia: sito s otvormi od 2 mm.

Vhodný ako 3. stupeň drvenia po drvení v jednorotorovom drviči. Drvina vhodná na briketovanie alebo peletovanie.

Výsledkom drvenia paliet je sypká drevená frakcia, s ktorou sa manipuluje, skladuje a ďalej spracováva podstatne jednoduchšie ako s celými paletami. Veľkosť a charakter výstupu pritom závisia od použitého drviča, rezacieho systému a prípadného ďalšieho stupňa spracovania.

Ak je hlavným cieľom objemová redukcia, postačuje hrubšie podrvenie. Rozrušením konštrukcie paliet sa výrazne obmedzí prázdny priestor medzi jednotlivými doskami a hranolmi, takže materiál zaberá menej miesta pri skladovaní a umožňuje efektívnejšie využitie prepravných kapacít.

Pre ďalšie technologické využitie môže byť potrebná jemnejšia a rovnomernejšia frakcia. Tú možno dosiahnuť následným drvením alebo mletím, pričom veľkosť výstupu sa prispôsobuje požiadavkám nadväzujúcej technológie. Ak palety obsahujú klince a ďalšie feromagnetické časti, kov možno z podrveného materiálu odstrániť magnetickou separáciou.

Podľa pôvodu a kvality vstupného dreva môže byť výsledná frakcia ďalej materiálovo zhodnotená alebo energeticky využitá. Môže smerovať napríklad na ďalšie spracovanie drevnej suroviny, výrobu paliva, briketovanie alebo do vhodného spaľovacieho zariadenia.

Požadované využitie výstupu je preto dôležité poznať ešte pred výberom drviča – práve ono určuje, akú frakciu má technológia vyrábať.

Nožový mlyn ako drvič dreva

Odborné porovnanie nožového mlyna a jednorotorového drviča dreva. Kedy je nožový mlyn efektívnejší a ako vybrať správny drvič dreva.

Drvenie drevených paliet | CASTULIK ARIES 240

Ako spracovať drevené palety a drevný odpad na štiepku pod 50 mm? Štvorrotorový drvič CASTULIK ARIES 240/900 dosahuje výkon až 4 t/h.

Môže drvič spracovať palety s klincami?

Áno. Vhodne zvolený priemyselný drvič môže spracovávať drevené palety aj s bežnými klincami, skrutkami a sponami. Palety preto spravidla nie je potrebné pred drvením ručne rozoberať a kovové prvky odstraňovať.

Možno drviť celé EUR palety?

Áno. Technológiu je možné navrhnúť na spracovanie celých EUR paliet aj ďalších rozmerov drevených paliet. Rozmery vstupného materiálu treba zohľadniť pri voľbe drviča, veľkosti násypky a spôsobu podávania.

Aká veľká je výsledná frakcia?

Veľkosť výstupnej frakcie závisí od typu drviča a požadovaného spôsobu ďalšieho využitia dreva. Pre objemovú redukciu môže postačovať hrubšie drvenie. Ak je potrebný jemnejší výstup, môže nasledovať ďalší stupeň drvenia alebo mletia so sitom.

Čo sa po drvení stane s klincami?

Kovové časti zostávajú po rozdrvení medzi drevenou frakciou. Feromagnetické kovy, najmä oceľové klince a skrutky, možno následne odstrániť pomocou magnetického separátora zaradeného do technologickej linky.

Aký výkon drviča potrebujem?

Výkon nemožno určiť iba podľa počtu paliet. Zohľadňuje sa ich veľkosť a konštrukcia, požadovaná hodinová kapacita, spôsob podávania aj požadovaná výstupná frakcia.

Ako vybrať vhodné riešenie?

Pošlite nám fotografie alebo video materiálu, rozmery a približné množstvo paliet, požadovanú kapacitu a informáciu, ako chcete podrvené drevo ďalej využívať. Na základe týchto údajov navrhneme vhodný drvič alebo kompletnú technologickú zostavu.

Každá prevádzka má iné požiadavky na množstvo spracovaných paliet, výstupnú frakciu aj spôsob ďalšieho využitia dreva. Preto vám namiesto univerzálneho riešenia navrhneme drvič alebo technologickú zostavu podľa konkrétnej aplikácie.

Pošlite nám fotografie alebo krátke video paliet a ďalšieho materiálu, ktorý potrebujete spracovať. Uveďte jeho rozmery, približné množstvo, požadovanú kapacitu a predstavu o výslednej frakcii. Ak už viete, ako chcete podrvené drevo ďalej využívať, napíšte nám aj túto informáciu.

Na základe údajov posúdime materiál a navrhneme vhodný spôsob drvenia, typ stroja a potrebné nadväzujúce zariadenia.
