Štvorrotorový drvič ARIES: dvojstupňové drvenie v jednom stroji

Štvorrotorový drvič ARIES160/900 v aplikácii výroby brikiet z hliníkového šrotu

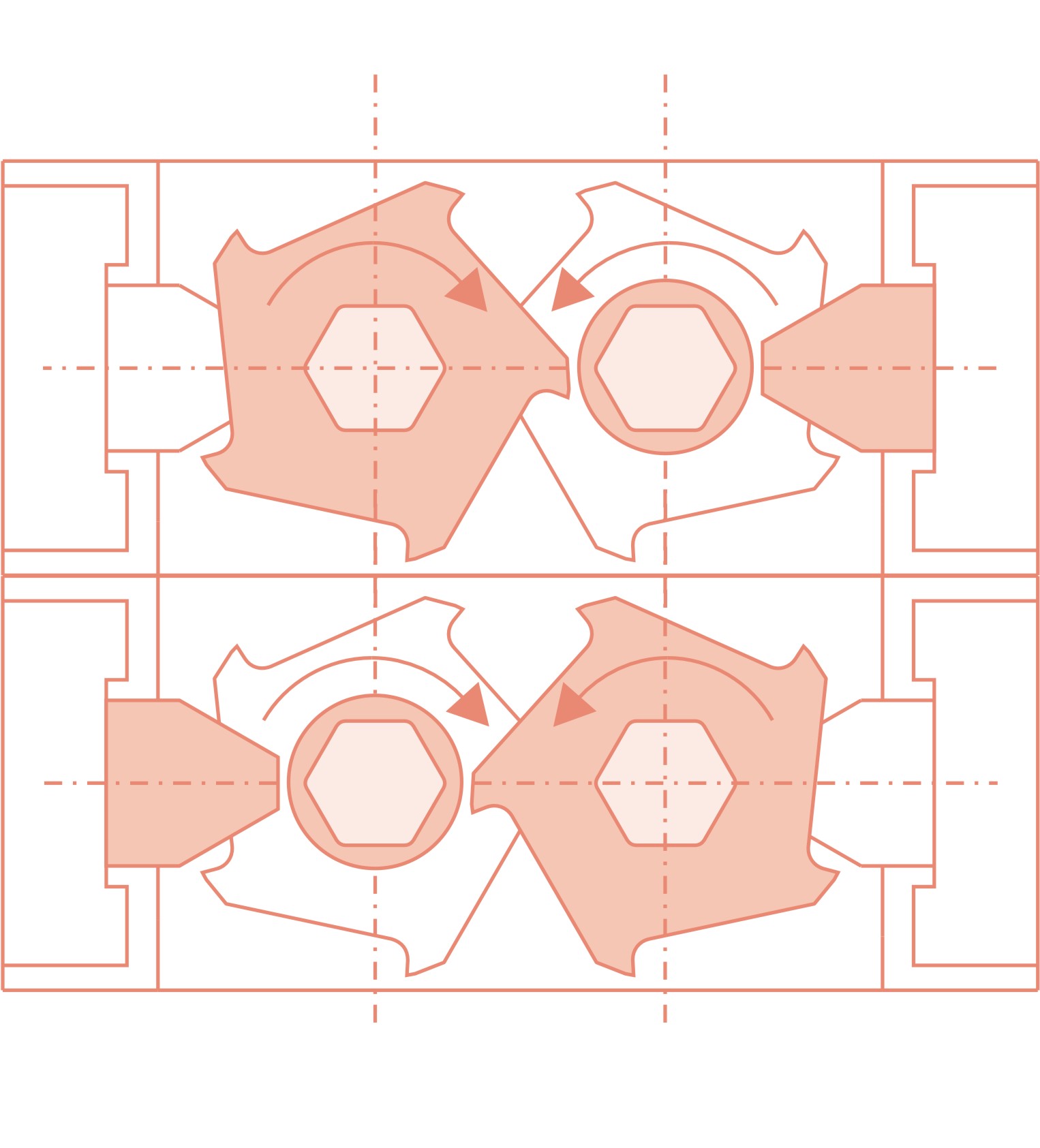

schématické usporiadanie horného a spodného stupňa drvenia

ARIES 160/900 v prevedení s vyklápacou násypkou a výsuvným spodným stupňom

spodný stupeň pri výsuve zo základnej polohy

ARIES160/900 – konfigurácia spodného stupňa

ARIES160/900 možno plniť čelným nakladačom

ARIES160/900 – typická aplikácia: drvenie hliníkových nápojových plechoviek pred briketovaním

hliníkové plechovky po podrvení v štrorrotorovom drviči ARIES 160/900 – frakcia vhodná na briketovanie

hliníkové špony z trieskového obrábania – typický materiál pre drvenie v štvorrotorovom drviči ARIES 160/900

Štvorrotorový drvič ARIES pozostáva z dvoch dvojrotorových drvičov radu DR. Ich drviace komory sú uložené vertikálne na spoločnom nosnom ráme a prepojené spoločným riadiacim systémom.

Materiál prechádza strojom v dvoch krokoch:

1. Horný stupeň zachytí a predrobí vstupný materiál.
2. Dolný stupeň materiál ďalej zmenší na jemnejšiu frakciu.

Samotné drvenie prebieha strihaním, trhaním a škriabaním materiálu medzi kotúčovými nástrojmi uloženými na protibežných hriadeľoch. Zuby nástrojov zachytávajú materiál, vťahujú ho do drviacej komory a postupne ho rozdeľujú na menšie časti.

Jednostupňový drvič môže byť vhodný tam, kde je hlavným cieľom zníženie objemu odpadu alebo príprava materiálu na ďalšie spracovanie.

Pri niektorých aplikáciách však zákazník potrebuje:

• menšiu výstupnú frakciu,
• rovnomernejší výsledný materiál,
• lepšie uvoľnenie jednotlivých materiálových zložiek,
• stabilnejšie dávkovanie do ďalšieho zariadenia,
• zníženie počtu veľkých kusov vo výslednej frakcii.

V takom prípade môže byť vhodnejšie dvojstupňové riešenie.

Horný stupeň stroja spracuje objemný alebo nepravidelný vstupný materiál. Dolný stupeň následne zmenší už predrobený materiál. Každý stupeň tak plní inú úlohu a môže používať odlišnú konfiguráciu nástrojov.

Konfigurácia ARIES 160/900 pozostáva z horného drviča DR160/900 a dolného drviča DR120/600. Každý stupeň má dva rotory a každý rotor je poháňaný samostatným elektromotorom.

Pri konkrétnom stroji ARIES 160/900 s celkovým inštalovaným výkonom 53,7 kW. Rozdielne otáčky rotorov podporujú strihanie a trhanie materiálu namiesto jeho jednoduchého stláčania medzi nástrojmi.

Štvorrotorové drviče sa používajú najmä pri materiáloch, pri ktorých sa požaduje zmenšenie v dvoch nadväzujúcich stupňoch.

Podľa konkrétnej konfigurácie môže ísť napríklad o:

• plastový výrobný odpad,
• plastové nádoby a obaly,
• fólie,
• drevo,
• textil a koberce,
• papier a lepenku,
• gumu a kožu,
• drevo a doskové materiály,
• káble,
• hliníkové materiály,
• tenkostenné kovové diely,
• obaly a ľahké kovové odpady.

Možnosť spracovania konkrétneho materiálu však nemožno posudzovať iba podľa jeho všeobecného názvu. Dôležité sú aj rozmery, hrúbka, tvar, pevnosť, pružnosť, teplota, vlhkosť a prítomnosť cudzích predmetov.

Priemyselný drvič musí byť pripravený aj na situáciu, keď sa medzi nástroje dostane príliš pevný kus materiálu alebo sa v drviacej komore nahromadí väčšie množstvo materiálu.

Riadiaci systém preto sleduje zaťaženie pohonov. Pri prekročení nastavenej hodnoty môže zastaviť pracovný smer rotorov a krátko ich spustiť v opačnom smere. Materiál sa tým uvoľní a stroj sa následne pokúsi pokračovať v drvení.

Ochrana proti preťaženiu chráni:

• elektromotory,
• prevodovky,
• hriadele,
• drviace nástroje,
• konštrukciu drviacej komory.

Opakované aktivovanie reverzácie však znamená, že materiál, spôsob dávkovania alebo konfigurácia stroja nie sú vhodné pre stabilnú prevádzku. Stroj má pracovať prevažne plynulo, nie v neustálom cykle zastavovania a reverzovania.

Pri štvorrotorovom stroji je dôležitý prístup k obom drviacim stupňom.

ARIES preto môže byť vybavený hydraulickými mechanizmami, ktoré umožňujú:

• odklopiť násypku horného stupňa,
• vysunúť dolný drviaci stupeň,
• sprístupniť drviace komory,
• jednoduchšie vykonať kontrolu a čistenie,
• zlepšiť prístup pri výmene nástrojov a stieračov.

Stroj nemožno uviesť do pracovného režimu, ak je horná násypka otvorená alebo dolný stupeň vysunutý. Polohu týchto častí kontrolujú bezpečnostné snímače.

Uvedené rozmery a výkony patria konkrétnej konfigurácii stroja. Pri novej aplikácii sa násypka, výsypka, pracovné nástroje, pohony a príslušenstvo prispôsobujú materiálu a spôsobu začlenenia drviča do technologickej linky.

Pri štvorrotorovom drviči nemožno stanoviť jednu univerzálnu veľkosť výstupnej frakcie.

Výsledok ovplyvňuje najmä:

• šírka drviacich nástrojov,
• počet a tvar zubov,
• vzájomné usporiadanie nástrojov,
• pevnosť a hrúbka materiálu,
• pružnosť materiálu,
• veľkosť vstupných kusov,
• rovnomernosť dávkovania,
• požadovaný výkon.

Rovnaký stroj môže pri spracovaní mäkkej fólie, tvrdého plastového dielu alebo hliníkového odpadu vytvárať výrazne odlišný výsledok.

Pred návrhom konfigurácie odporúčame vykonať skúšku drvenia na reprezentatívnej vzorke materiálu.

Počas skúšky sledujeme:

• spôsob zachytávania materiálu nástrojmi,
• správanie materiálu v drviacej komore,
• zaťaženie pohonov,
• potrebu reverzácie,
• priechodnosť oboch stupňov,
• tvar a veľkosť výslednej frakcie,
• vhodnosť ďalšieho spracovania materiálu.

Na základe výsledkov môžeme navrhnúť vhodnú geometriu nástrojov, výkon pohonov, spôsob dávkovania a začlenenie stroja do existujúcej technológie.

Pošlite nám fotografie, rozmery a vzorku materiálu, ktorý potrebujete spracovávať. Materiál otestujeme a vyhodnotíme, či je pre aplikáciu vhodný štvorrotorový drvič ARIES alebo iný typ drviaceho zariadenia.
